产品名称:8.7/15KV电缆中压电缆
产品型号:YJV22
产品编号:14410-610
更新时间:2021.12.15
浏览次数:
产品详情

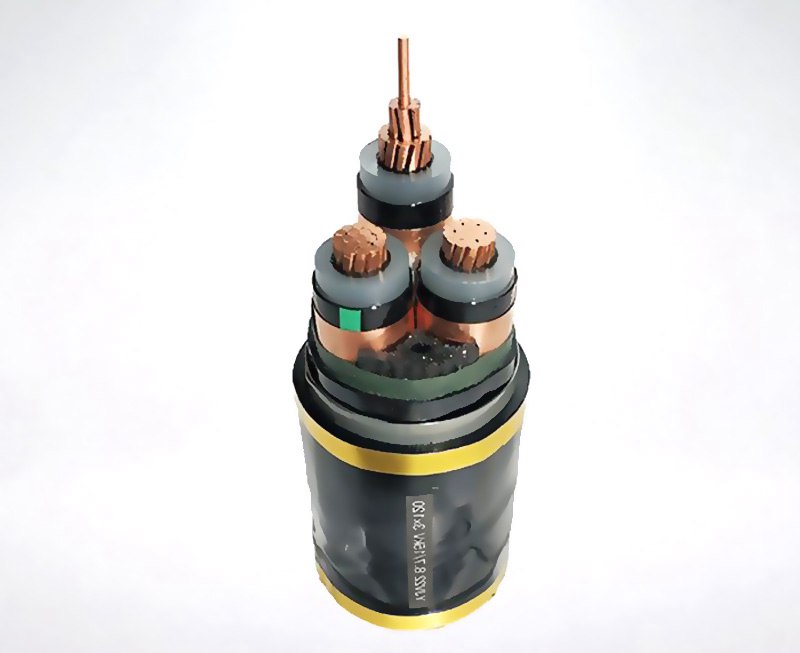

 8.7/15KV电缆中压电缆

中压交联聚乙烯绝缘电力电缆(电压等级:6/6KV-26/35KV;履行规范:GB/T12706.2-2008)

中压交联聚乙电缆选用了全干式化学交联办法运用聚乙烯分子由线型分子结构变为空间网状结构,使热塑性的聚乙烯转变为热固性的交联聚乙烯,使其机械功能、热老化功能及环境应力才能在很大的程度上得到进步,并具有优秀的电气功能。具有异体正常运转温度高、结构简略、外径小、重量轻、运用方便、不受敷设落差约束等特性。适用于工频额外电压1-35KV配电体系。

中压交联聚乙烯绝缘电力电缆

中压交联聚乙烯绝缘电力电缆

中压电缆类型:

YJV62、YJLV62 交联聚乙烯绝缘双非磁性金属带铠装聚氯乙烯护套电力电缆。

YJV63、YJLV63 交联聚乙烯绝缘双非磁性金属带铠装聚乙烯护套电力电缆。

其它类型与辐照交联相似(仅仅电压不同)

YJV、YJLV、YJY、YJLY适用于室内敷设。可饱尝必定的敷设牵引,但不能接受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。

YJV22、YJLV22、YJV23、YJLV23敷设在室内、地道、电缆沟,可以接受必定的机械外力,不能接受过大的拉力。

YJV32、、YJLV32、YJV33、、YJLV33适用于高落差区域,能接受必定的机械外力作用和适当的拉力。

YJV62、YJLV62、YJV63、YJLV63用于沟通回路的单芯电缆,应选用非磁性资料铠装。



交联电缆

高压交联聚乙烯绝缘电力电缆(电压等级:64/110KV,履行规范:GB/T 11017-2014;127/220KV、290/500KV)

XLPE电缆有极佳的气功能,介质损耗比纸绝缘和PVC绝缘都要小,XLPE电缆的电容也小,在没有有用星形接地地体系中也可下降充电电流和接地毛病电流。简略敷设是XLPE电缆的一大长处,与其它电力电缆比较,XLPE电缆曲折半径较小,重量轻,终端处理简略,因为XLPE电缆不含油,所以在敷设时不必过多考虑线路要求,更不存在因为淌油而无法敷设的状况。

极佳的抗老特性及超强的耐热变形性决议了交联聚乙烯电缆在正常运转温度90度,短时毛病130度,及短路250摄氏度条件下可负载大电流。

交联电缆类型

YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJY、YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆

YJLW02、YJLLW02 交联聚乙烯绝缘皱皮铝套聚氯乙烯护套电力电缆

YJLW03、YJLLW03 交联聚乙烯绝缘皱皮铝套聚乙烯护套电力电缆

电缆结构:导体-导体屏蔽-绝缘-绝缘屏蔽-阻水层-金属屏蔽-金属护套-沥青层-护套层-石墨层
